產品介紹

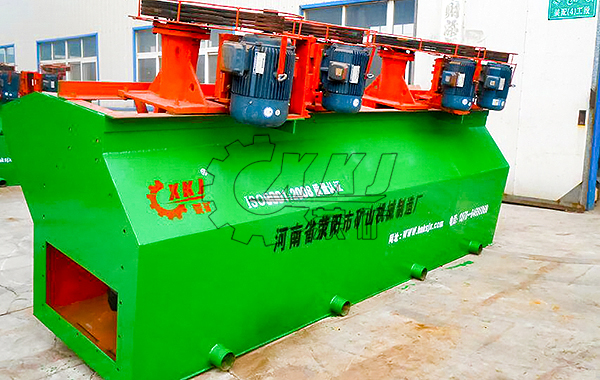

XJB棒型浮選機簡介

棒型浮選機的攪拌器是由若干根傾斜圓棒所組成，故稱為棒形浮選機。

XJB棒型浮選機工作原理:

棒型浮選機的槽子，在結構上分為直流槽和抽吸槽兩種。在直流槽內安裝有中空軸（主軸）、棒型輪、凸臺和弧形穩流器等主要部件。直流槽不能從底部抽吸礦漿，只起浮選作用，所以又名浮選槽。吸入槽與直流槽的主要區別，是在棒型輪的下部裝有一個吸漿輪，吸漿輪具有離心泵的作用，能從底部吸入礦漿。在粗選、精選和掃選等各作業的進漿點，均需要裝吸入槽，以保證流程的自流連接。

性能優勢

智能安全

立足礦山智能選礦技術,致力成智能化礦山一體化解決方案供應商；智能制造，安全生產；

節能高效

研制高效節能大型礦山成套設備，比常見選礦設備節能40%，選礦效率高；

除塵環保

有效減少了礦山粉塵對人體的傷害，提高了受粉塵影響而減慢的工作進效率，達到環保生產要求；

美觀耐用

外形圓滑新穎，顏色靚麗，由業主自由選擇；運行噪音小，設備耐磨性高；

產品參數

型號規格		有效容積(m3)	葉輪直徑(mm)	葉輪轉數(r/min)	攪拌電機(kw)	刮板電機(kw)	處理能力(m3/min)	4槽重量(t)
XJB-1	吸入槽	1	400	440	5.5	1.5	1.5-1.7	5.3
XJB-1	浮選槽	1	410	410	4	0.8	1.5-1.7	5.3
XJB-1D	吸入槽	1	400	440	5.5	1.5	1.5-1.7	5.5
XJB-1D	浮選槽	1	410	410	4	0.8	1.5-1.7	5.5
XJB-2	吸入槽	2	450	360	13	1.1	1.5-4	9.1
XJB-2	浮選槽	2	540	360	10	1.1	1.5-4	9.1
XJB-2D	吸入槽	2	450	360	13	1.1	1.5-4	9.3
XJB-2D	浮選槽	2	540	360	10	1.1	1.5-4	9.3
XJB-4	吸入槽	4	700	280	17	/	2-4	/
XJB-4	浮選槽	4	510	280	17	/	2-4	/

產品特點

浮選槽（直流槽）工作時，借助于中空軸下方斜下方斜棒輪的旋轉，使礦漿沿一定錐角強烈地向槽底四周沖射，因而在斜棒輪測的下部形成負壓，外界空氣即經由中空軸而吸入。在斜棒輪的作用下，礦漿與空氣得到了充分的混合。同時，氣流被分割彌散成細小的氣泡。礦化氣泡升浮至泡沫區，刮出即得泡沫產品。吸入槽除具有上述作用外，尚有吸漿作用。
